YAnhua 미니 ACD P 튜토리얼: CAS4/CAS4+ 키 프로그래밍/ 키 추가



이 문서는 CAS4/CAS4+ 키 프로그래밍/키 추가에 대한 Yanhua Mini ACDP programming master 자습서를 통해 고객을 공유하는 것입니다.







작업 절차:



먼저 차량의 CAS4 모듈을 제거하고 핸들 아래에 있습니다.



대표사진 삭제

사진 설명을 입력하세요.







우리가 준비해야 할 것:



CAS4 모듈, CAS4 구리 기둥, CAS4 인터페이스 보드, BDM 어댑터, 작동 키 및 새 빈 키, 20PIN 케이블, BAV-KEY 어댑터, OBP+ICP 어댑터, ACDP 호스트 등 필요한 모든 항목을 확인합니다.

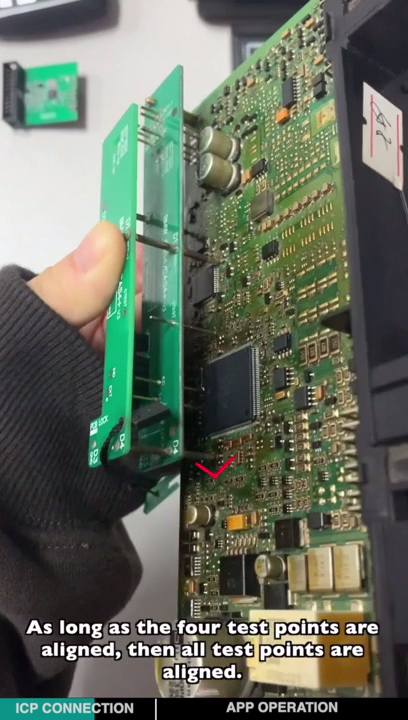

구리 기둥을 설치하고 DI-D4 테스트 포인트를 다음과 같이 정렬합니다.



대표사진 삭제

사진 설명을 입력하세요.







구리 기둥과 PCB 잠금 장치로 보드를 잠급니다. OBP+ICP 어댑터와 BDM 어댑터를 연결한 다음 BDM 어댑터와 CAS4 인터페이스 보드를 연결합니다.



사진 삭제

사진 설명을 입력하세요.

사진 삭제

사진 설명을 입력하세요.







ACDP 호스트를 연결하고 ACDP의 전원을 켭니다.



사진 삭제

사진 설명을 입력하세요.

사진 삭제

사진 설명을 입력하세요.







주요 프로그래밍 테스트 시작:



"ACDP" 앱>>BMW>>cas1-4>>CAS4/CAS4+>>ICP 모드를 탭합니다.



그런 다음 마스크 ID가 어디에 있는지 찾아보고 이를 기반으로 두 번째 "5M48H"를 선택합니다.



사진 삭제

사진 설명을 입력하세요.







탭 "IMMO">> CAS4 EEPROM 읽기



대표사진 삭제

사진 설명을 입력하세요.







"프로브 감지 결과" 보기:



Yanhua-mini-acdp-cas4+-key-programming-10







VIN 번호 및 CAS4 버전 확인, "데이터 읽기 성공!"



11







메인 메뉴로 돌아가서 "키 추가"를 탭하고,



BAV 어댑터를 연결하고 빈 키를 넣습니다.



12 13







현재 키 ID 가져오기:



14







원래 DFLASH 데이터를 선택하고 FF로 표시되는 비어 있는 키 채널을 선택합니다.



15



코일에 자동차 시동 키를 넣으십시오.



16







딜러 키를 생성합니다. 프로그래밍 키 성공!



17







이 Yanhua Mini ACDP 키 프로그래밍 마스터는 CAS4/CAS4+ 키 프로그래밍을 수행하는 매우 놀랍습니다.
