시스템 선택 시 Launch X431 V+ PRO3로 빠른 스캔 테스트를 수행하는 방법은 무엇입니까?카테고리 없음 2021. 10. 8. 11:35

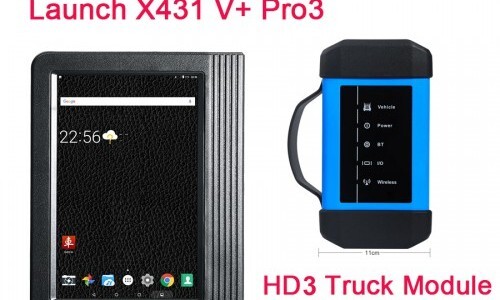

Launch X431 PRO3 HD3 professional diagnostics 자동 전문 진단 실행에는 아래와 같은 기능이 있습니다.
제어 장치 식별
제어 장치의 적응
서비스 간격 재설정
차량 데이터 스트림 읽기
현재 시스템 매개변수 표시
액추에이터 확인
차량 결함 코드 읽기 및 지우기;
한편 다음과 같은 이점이 있습니다.
지원 브랜드 확장 가능성이 있는 36개 브랜드의 외국 트럭
실시간으로 연결 상태를 보여주는 표시기
IP65 보호
충격 방지 케이스.
대표사진 삭제
사진 설명을 입력하세요.
빠른 스캔 테스트를 수행하여 Launch X431 V+ PRO3는 고객이 차량에 설치된 시스템을 빠르게 스캔할 수 있도록 지원합니다.
테스트 항목 선택 화면에서 "시스템 스캔"을 탭하면 시스템이 시스템 스캔을 시작합니다. 스캔이 완료되면 화면에 결과가 표시됩니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-2
원하는 시스템을 눌러 테스트 기능 선택 페이지로 이동합니다.
여기에서는 이 빠른 스캔 테스트를 실현하기 위해 이 도구의 시스템 선택 옵션에 중점을 둘 것입니다. 고객은 테스트 시스템과 기능을 단계별로 수동으로 선택할 수 있습니다.
테스트 항목 선택 화면에서 "시스템 선택"을 탭하면 화면이 다음과 같이 표시됩니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-3
아래에서 화면을 스와이프하면 다음 페이지에서 차량 시스템을 볼 수 있습니다.
진단 기능 선택 화면으로 이동하려면 원하는 시스템(예: "ECM")을 누릅니다.
수행 방법-빠른 스캔-테스트-실행-x431v+-프로3-온-시스템-선택-4
고객은 다음 사항을 알아야 합니다.
차량마다 진단 메뉴가 다릅니다.
버전 정보
이 기능은 시스템 모드, 차량 VIN, 소프트웨어 및 ECU의 버전 정보를 읽는 데 사용됩니다.
오류 코드 읽기
이 기능은 검색된 DTC 레코드의 세부 정보를 표시합니다.
차량의 제어 시스템.
중요 메시지: 차량 작동 문제를 해결하기 위해 DTC를 검색하고 사용하는 것은 전체 진단 전략의 일부일 뿐입니다. DTC 정의만을 기반으로 부품을 교체하지 마십시오. 각 DTC에는 문제의 위치를 확인하기 위해 따라야 하는 일련의 테스트 절차, 지침 및 순서도가 있습니다. 이 정보는 차량의 서비스 매뉴얼에서 찾을 수 있습니다.
진단 기능 선택 화면에서 "고장 코드 읽기"를 누르면 화면에 진단 결과가 표시됩니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-5
오류 코드 지우기
차량에서 검색된 코드를 읽고 특정 수리를 수행한 후 이 기능을 사용하여 차량에서 코드를 삭제할 수 있습니다. 이 기능을 수행하기 전에 엔진이 꺼진 상태에서 차량의 시동 키가 ON 위치에 있는지 확인하십시오.
DTC를 지우면 코드가 설정되는 문제가 해결되지 않습니다. 코드 설정의 원인이 된 문제를 수정하기 위한 적절한 수리가 이루어지지 않으면 코드가 다시 나타나고 DTC 설정을 유발하는 문제가 나타나자 마자 체크 엔진 표시등이 켜집니다.
진단 기능 선택 화면에서 "오류 코드 지우기"를 누르면 화면에 확인 대화 상자가 나타납니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-6
"예"를 탭하면 시스템이 현재 존재하는 문제 코드를 자동으로 삭제합니다.
중요 메시지: 삭제 후 문제 코드를 다시 한 번 검색하거나 시동을 켜고 코드를 다시 검색해야 합니다. 시스템에 여전히 문제 코드가 있으면 공장 진단 가이드를 사용하여 코드를 해결한 다음 코드를 지우고 다시 확인하십시오.
데이터 스트림 읽기
이 옵션을 사용하면 실시간 라이브 데이터를 보고 캡처(녹화)할 수 있습니다. 매개변수 및/또는 센서 정보에 대한 현재 작동 상태를 포함한 이 데이터는 전체 차량 성능에 대한 통찰력을 제공할 수 있습니다. 또한 차량 수리를 안내하는 데 사용할 수 있습니다.
고객은 다음 사항을 알아야 합니다.
문제 해결 절차를 수행하기 위해 차량을 운전해야 하는 경우 항상 다른 사람의 도움을 받으십시오. 운전과 진단 도구를 동시에 조작하는 것은 위험하며 심각한 교통사고를 유발할 수 있습니다.
온보드 컴퓨터가 각 센서, 액추에이터, 스위치 등에 대해 도구에 제공하는 실시간(라이브 데이터) 차량 작동 정보(값/상태)를 PID(파라미터 식별 데이터)라고 합니다.
진단 기능 선택 화면에서 "데이터 스트림 읽기"를 탭하면 시스템이 데이터 스트림 항목을 표시합니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-7
원하는 항목을 선택한 후 "확인"을 눌러 데이터 스트림 읽기 페이지로 들어갑니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-8
중요한 메시지:
데이터 스트림 항목의 값이 표준(참조) 값의 범위를 벗어나면 전체 행이 빨간색으로 표시됩니다. w를 준수하는 경우기준 값이면 파란색(일반 모드)으로 표시됩니다.
화면 하단에 표시되는 1/X 표시는 현재 페이지/총 페이지 번호를 나타냅니다. 화면을 오른쪽/왼쪽에서 스와이프하여 다음/이전 페이지로 이동/돌아갑니다.
작동 테스트
이 옵션은 차량별 하위 시스템 및 구성 요소 테스트에 액세스하는 데 사용됩니다. 사용 가능한 테스트는 차량 제조업체, 연식 및 모델에 따라 다릅니다.
액츄에이터 테스트 동안 툴은 액츄에이터를 구동하기 위해 ECU에 명령을 출력한 다음 ECU 데이터를 읽거나 인젝터 전환과 같은 액츄에이터의 작동을 모니터링하여 시스템 또는 부품의 무결성을 결정합니다. 두 가지 작동 상태.
진단 기능 선택 화면에서 "작동 테스트"를 탭하면 시스템이 다음과 같이 표시됩니다.
빠른 스캔 테스트 실행 방법 x431v+-pro3-on-system-selection-9
이것은 시스템 선택에서 Launch X431 V+ PRO3 key programming tool 키 프로그래밍 도구를 사용하여 빠른 스캔 테스트 수행에 대한 자습서입니다. 자동차와 트럭을 모두 지원하는 좋은 도구입니다.
화면의 지시에 따라 적절하게 선택하여 테스트를 완료하기만 하면 됩니다. 작업이 성공적으로 실행될 때마다 "Completed"가 표시됩니다.
그게 다야. 시간을 내주셔서 감사합니다!
