Xhorse VVDI2 이모빌라이저 키 도구 응답기 프로그래밍 자습서

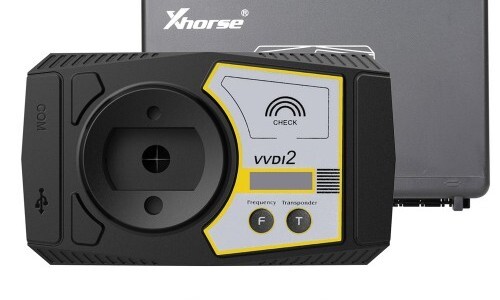

자동차 유지 관리를 위해 설계된 다기능 자동차 진단 플랫폼인 Xhorse VVDI2 Immobilizer Key Programmer는 다음 기능을 지원합니다.



(a)폭스바겐 소프트웨어의 경우:

Volkswagen, Audi, Skoda, Seat, Porsche, Bentley 요법에 대한 지원.

주요 기능: 진단, 4차 immo, 5차 immo 시스템

키 배우기

원격 적응

KM 변경

프로그램 엔진 제어 장치(Passat ICC By OBD)

Immo1/Immo2 펌웨어 보호 잠금 해제

데이터 조작 도구 지원

K-라인 악기 /immo 상자

단위 모듈 구성 요소 보호, 덤프 도구 등 적응



(b) Porsche 소프트웨어의 경우:

지원 파일 메이크 키 및 키 OBD2로 학습

EEPROM 지원: 1L15Y, 2M25J, 5M48H, 1N35H



대표사진 삭제

사진 설명을 입력하세요.







Xhorse VVDI2 전문 도구를 사용하여 응답기 프로그래밍 기능을 수행할 때 고객은 아래 지식을 알고 사용해야 합니다.



다음 유형을 지원할 수 있습니다.



1) 트랜스폰더 자동 감지



2) PCF7930/PCF7931/PCF7935



3) 하이타그2



4) HITAG2+ EE



5) HITAG2 확장



6) HITAG3



7) 하이태그 프로



8) 하이태그(BMW)



9) 하이태그(VAG)



10) 메가모스13



11) 메가모스48



12) 메가모스8E



13) 테믹 11/테믹 12



14) 테믹 8C



15) 티리스 4C



16) 티리스 DST 4D/4E



17) 티리스 DST+



18) T5/TK5551







(1) 다른 트랜스폰더 장치를 어떻게 자동 감지할 수 있습니까?



VVDI2 프로그래머에 응답기를 입력하고 "자동 감지 응답기" 버튼을 누르면 응답기 유형과 간단한 상태 정보를 감지합니다. 읽기 성공 후 유형을 지정하도록 설정할 수 있습니다. 자동 감지 트랜스폰더 기능은 소프트웨어 없이 실행할 수 있으며 VVDI2에 전원을 공급하고 장치의 "T" 버튼을 누르면 트랜스폰더 유형이 LCD 디스플레이에 표시됩니다.



대표사진 삭제

사진 설명을 입력하세요.







(2)PCF7930/PCF7931/PCF7935



많은 오래된 자동차는 이 트랜스폰더를 immo 트랜스폰더로 사용하며, 이 트랜스폰더 지원은 다양한 유형의 특수 트랜스폰더를 생성합니다. 여기에는 주로 암호, 주 메모리, 섀도우 메모리 등이 포함됩니다. 참고: PCF7930 및 PCF7931에는 섀도우 메모리가 없고 주 메모리만 있습니다. PCF7935에는 이 2개의 메모리가 모두 있습니다. 섀도우 메모리에는 16바이트만 있습니다.



쓰기: 쓰기 전에 응답기 읽기 성공이 필요하고, 위치를 예상 값으로 수정하고, 바이트는 편집 후 읽기로 변경되고, 응답기에 쓰기가 필요합니다.



대표사진 삭제

사진 설명을 입력하세요.







응답기 읽기: 읽기 주 메모리에는 암호가 필요하지 않습니다.



쓰기: 응답기 활성화 암호 기능의 경우 쓰기 전에 암호 영역에 올바른 암호를 입력해야 합니다.







(3)HITAG2



HITAG2는 매우 인기 있는 immo 응답기이며 t는 PHILIPS와 호환됩니다.



PCF7936 응답기. 다음 유형을 지원합니다.



PCF7936



PCF7941



PCF7942/44



PCF7943



PCF7945



PCF7946



PCF7947



PCF7952



PCF7953



PCF7961



(다른 소규모 회사에서 만든 HITAG2 트랜스폰더가 있는데 위의 타입은 없지만 지원도 합니다)



액세스 방법은 아래와 같습니다.



PCF7936은 암호 모드 및 암호 모드를 지원합니다.



다른 사람은 암호 모드 자체가 없고 암호 모드만 있습니다.



암호 모드: 로그인에 SK low만 사용，기본 키: 4D494B52



암호 모드의 경우: 로그인에 SK low 및 SK high를 사용합니다. 기본 키: SK low:



4D494B52; SK하이: 4F4E



코딩 방법은 아래와 같습니다.



Manchester 및 Biphase 코딩 지원(참고: 대부분의 immo 트랜스폰더 사용



맨체스터 코딩, 거의 사용하지 않는 Biphase 유형)



대표사진 삭제

사진 설명을 입력하세요.







응답기를 읽는 방법?



읽을 수 있는 모든 페이지를 읽고 창에 표시됩니다(트랜스폰더 정보, 트랜스폰더 데이터, 원격 제어(모든 트랜스폰더에 이 영역이 있는 것은 아님)). 암호 모드와 암호 모드를 자동으로 시도하고 Manchester 및 Biphase도 자동으로 시도합니다. 기본 키가 있는 응답기의 경우 읽을 수 있는 모든 페이지를 읽을 수 있습니다. 트랜스폰더가 SK 값으로 변경된 경우 Parameter에 올바른 SK 값을 입력하기 전에 ID만 읽을 수 있습니다. HITAG2의 모든 페이지는 4바이트입니다. 유형은 식별자로 감지되므로 많은 OEM 키에 대해 엄격하게 적용되지 않습니다.

트랜스폰더 제조 구성(TMCF) 정보

TMCF 바이트는 매우 중요합니다. 일반적으로 구성 페이지의 첫 번째 바이트입니다. 예: 구성 페이지는 "XXYYZZWW"(4바이트)입니다. 첫 번째 바이트 "XX"는 TMCF입니다. 쓰기 오류 TMCF 값은 응답기를 잠그거나 손상시킬 수 있습니다. 다음 TMC에 대한 설명을 지정합니다. XX(16진수)를 이진수로 변환하고 8비트를 가지며 모든 비트는 0 또는 1이 될 수 있으며 다음과 같이 설정합니다. X1 X2 X3 X4 X5 X6 X7 X8



X1 X2 X3 X4 X5 X6 X7 X8의 의미는 무엇입니까?



X1: 1로 설정하면 SK low 및 SK high는 읽고 쓸 수 없습니다.



X2: 1로 설정하면 구성 페이지에서 쓸 수 없지만 읽기는 항상 사용할 수 있습니다.



X3: 1로 설정하면 원격 제어 영역이 읽고 쓸 수 없습니다(참고: PCF7936



이 비트에 대해 아무 것도 없음)



X4: 1로 설정하면 응답기 데이터는 쓸 수 없지만 읽기는 항상 가능합니다.



X5: 1로 설정하면 응답기는 응답기 데이터 영역을 사용합니다. 0으로 설정하면 원격 제어 영역 사용을 의미합니다(주의: PCF7936의 경우 1로 설정하면 응답기가 암호 모드를 사용하고 1로 설정하면 응답기가 암호 모드를 사용함)



X6: 항상 0, 예비 비트(주의: PCF7936은 1로 설정해야 합니다., 0으로 설정하면 응답기가 손상됨)



X7: 항상 0, 예비 비트(주의: PCF7936은 1로 설정해야 하며 0으로 설정하면 응답기가 손상됨)



X8: 0으로 설정하면 트랜스폰더는 맨체스터 코딩을 사용하고 1로 설정하면 2상 코딩(CDP)을 사용합니다.







바이트를 바이너리로 변경하는 방법: PC 시스템 계산기 -> 공학용 선택 -> 16진수 선택 -> TMCF 값 입력 -> 빈 선택을 사용하여 바이너리 값을 볼 수 있습니다. 바이너리가 총 8비트가 아닌 경우 전면에 여러 개의 0이 있음을 의미합니다.



예: TMCF 값은 C8이므로 X1-X8의 값은 11001000입니다.



트랜스폰더는 맨체스터 코딩을 사용합니다.



응답기는 응답기 데이터 영역을 사용합니다.



SK low 및 SK high는 읽고 쓸 수 없습니다.



구성 페이지는 쓸 수 없지만 읽기는 지원합니다.



이것이 Xhorse VVDI2 Immobilizer Key Programmer과 함께 응답기 프로그래밍을 수행하는 방법입니다. 여러분은 꽤 많은 것을 배울 것입니다.
